技术规格
高性能蝶阀 - McCannalok
42/43系列：ASME 300级
44/45系列：ASME 600级
4A/4B系列：ASME 150/300级
EN 1092 PN 10, 16, 25 , 40, 63, 100
防火：RTFE和Inconel®（带弹性增能器）
特点和优势
高压、高温、零泄漏蝶阀
McCannalok高性能蝶阀 （又称双偏心蝶阀）采用创新设计，结构坚固且性能可靠，现场维护也极为简便。独立和内部测试证明McCannalok系列阀门在使用寿命期限内可维持优异性能，并具有零泄漏密封。
McCannalok阀门独有的专利设计在推出之后不久即荣获 Chemical Processing的Vaaler最佳产品奖。其简洁、创新的设计可确保坚固结构和可靠性能，现场维护也极为简便。

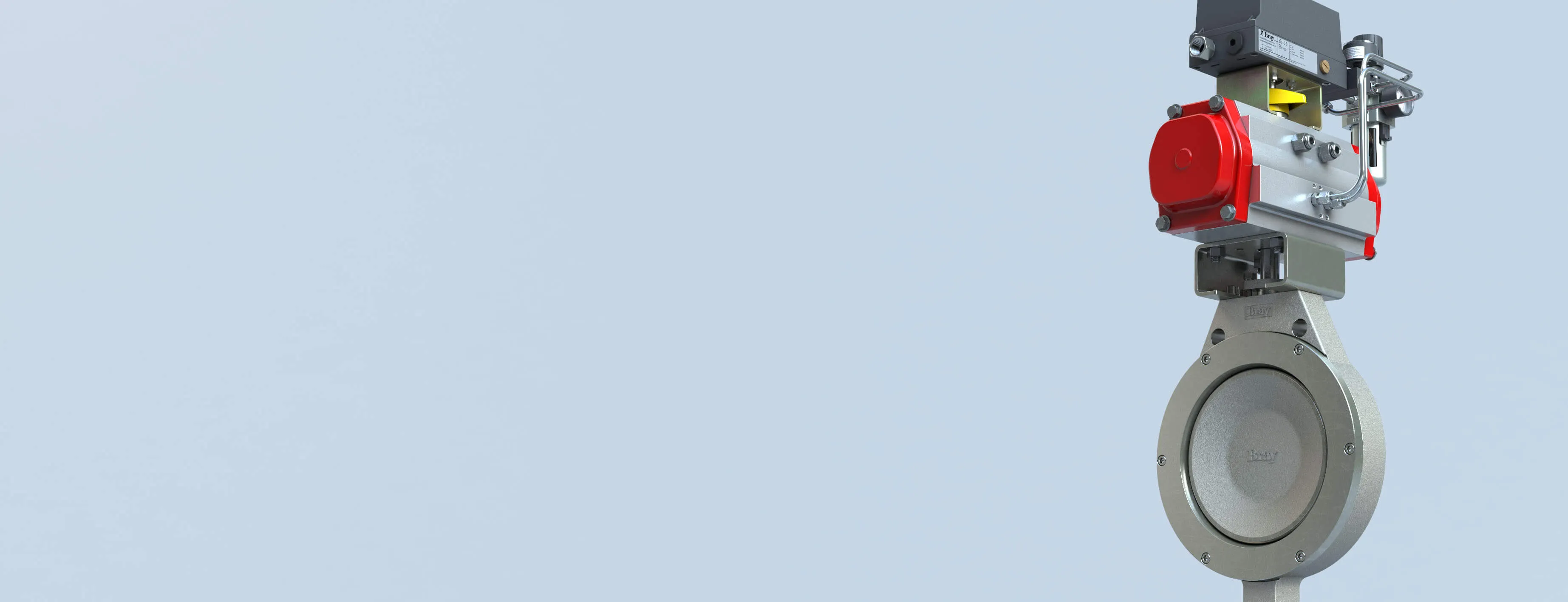

独立和内部测试已经证明其在使用寿命期限内可维持优异性能，并且在超过100,000次循环后仍能保持零泄漏密封。40系列Bray/McCannalok阀门可搭配博雷的任何气动和电动执行机构使用，从而低成本实现自动化。McCannalok高性能阀门可针对您的需求提供最高性价比。在720 psi（49.6 Bar）压力下进行超过100,000次循环的测试之后，阀座状态依然良好，可继续确保双向零泄漏密封。即使是在2 psi（0.1 Bar）压力下进行超过878,000次循环的测试之后，McCannalok高性能阀门依然能确保双向零泄漏密封。
-

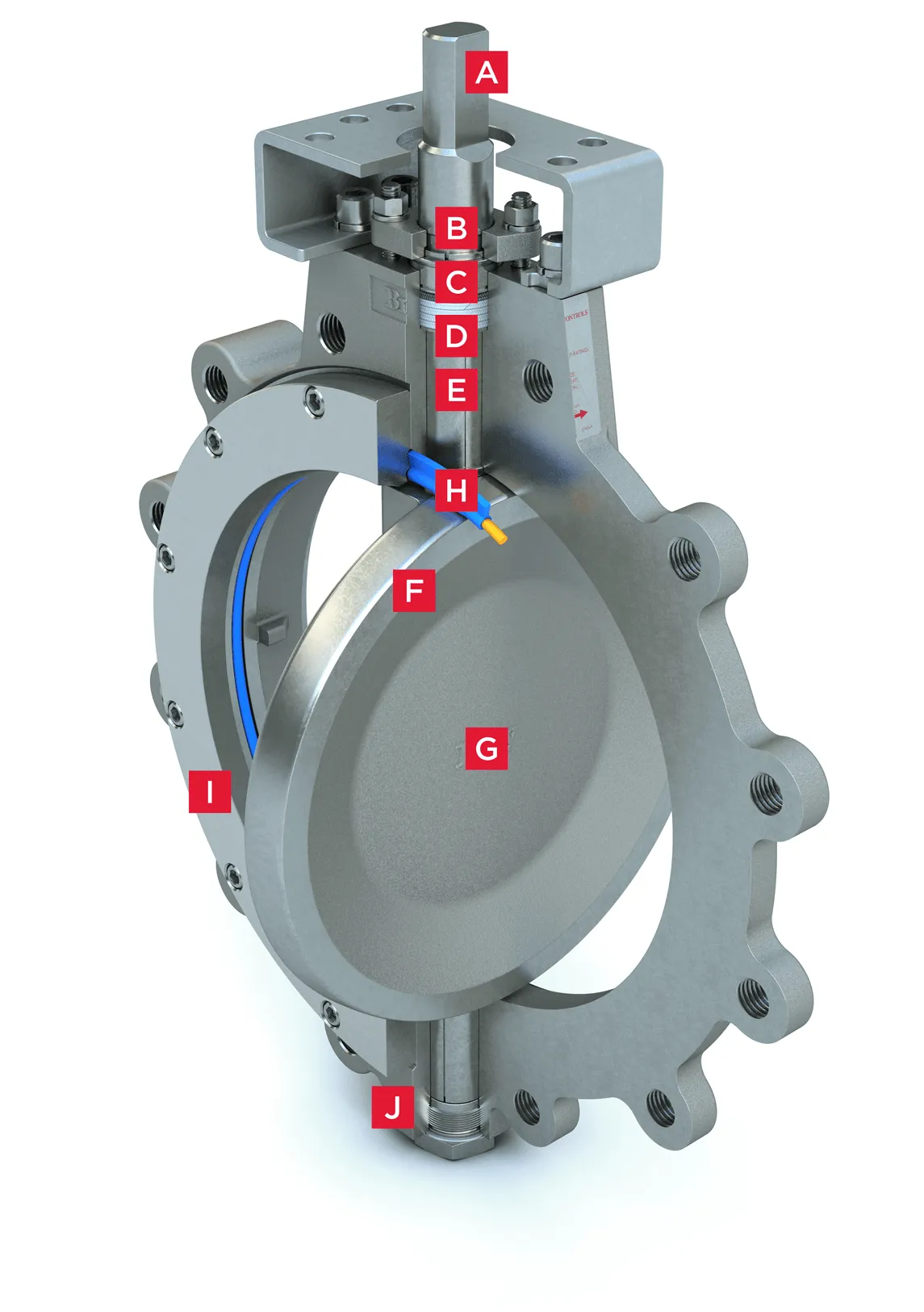

A. 阀杆
高强度、一体式阀杆采用17-4 PH不锈钢制成。阀杆经过标准化处理，能与博雷执行机构互换使用。
-
B. 防吹出阀杆
机加工阀杆槽与填料压盖台阶之间安装了一个卡簧。
-
C. 可调阀杆填料
阀杆填料系统的六角螺母易于调整，无需拆卸执行机构。该系统由填料压套、填料压盖、双头螺栓、六角螺母和锁紧垫圈构成。现场调整时通常只需将六角螺母旋转1/4圈即可。必须匀称调整两个六角螺母，且不能过紧。
-
D. 阀杆填料
配一只碳纤维耐挤压环的PTFE填料圈受到恒定的压紧力，使阀杆周围密封可靠。为高温、 高循环和防火应用提供了多种组合。
-
E. 阀杆轴承
顶部和底部轴承包括一个带TFE/玻璃纤维衬套的的316不锈钢外罩，轴承表面能为阀杆提供可靠支撑。阀杆轴承具有卓越的耐腐蚀性，以及良好的抗高温和机械负荷能力，不易发生形变。
-
F. 锥销
锥销与铰制孔精密吻合。
-
G. 阀板
阀板设计旨在最大限度提高流量并减少阻力，同时提供高Cv值。标配材料为不锈钢。
-
H. 内置行程限位
可防止阀板移动并最大限度减少阀座损坏，从而延长阀座的使用寿命。
-
I. 弹性阀座
增能器采用RTFE封装。
-
J. 全平面阀座挡圈
挡圈由位于密封区外的螺栓固定，保护螺栓免受腐蚀。
-
K. 阀体
所有阀体样式均标配双向密封，完全满足ASME 150级、300级或600级的额定值要求。加长阀颈可实现2"的管道保温，并可轻松调整阀杆填料和安装执行机构。

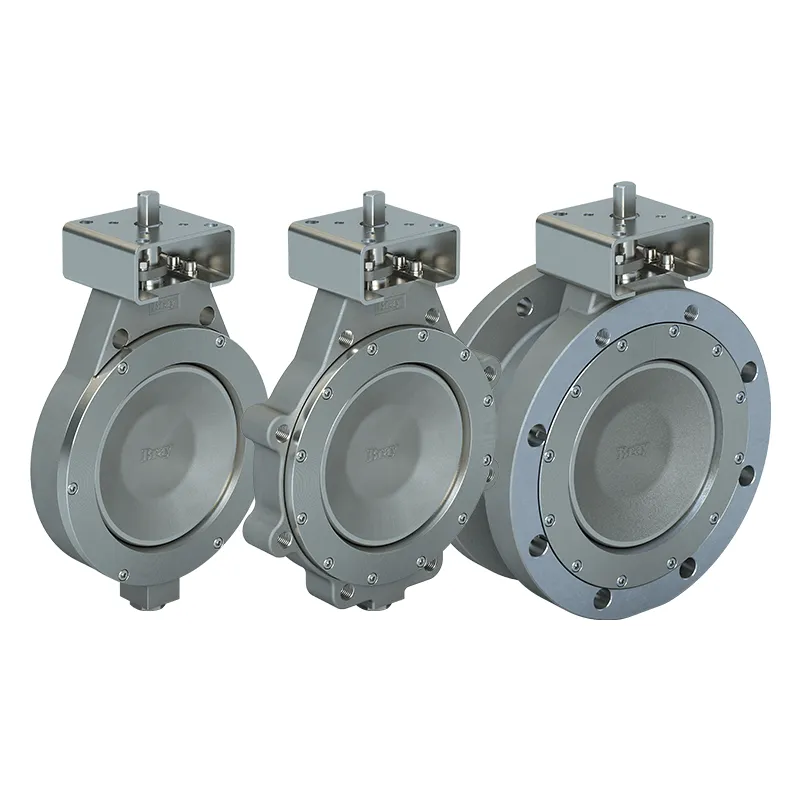

40/41/4A系列
最高压力达285 psi (19.6 bar)
阀门尺寸 (NPS)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 40 | 对夹式 | 2 到 66 | 2 到 48 | 2½ 到 36 |
| 41 | 支耳式 | 2 到 66 | 2 到 48 | 2½ 到 36 |
| 4A | 双法兰式 | 2 到 54 | 2 到 48 | 2½ 到 36 |
阀门尺寸 (DN)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 40 | 对夹式 | 50 到 1650 | 50 到 1200 | 65 到 900 |
| 41 | 支耳式 | 50 到 1650 | 50 到 1200 | 65 到 900 |
| 4A | 双法兰式 | 50 到 1350 | 50 到 1200 | 65 到 900 |

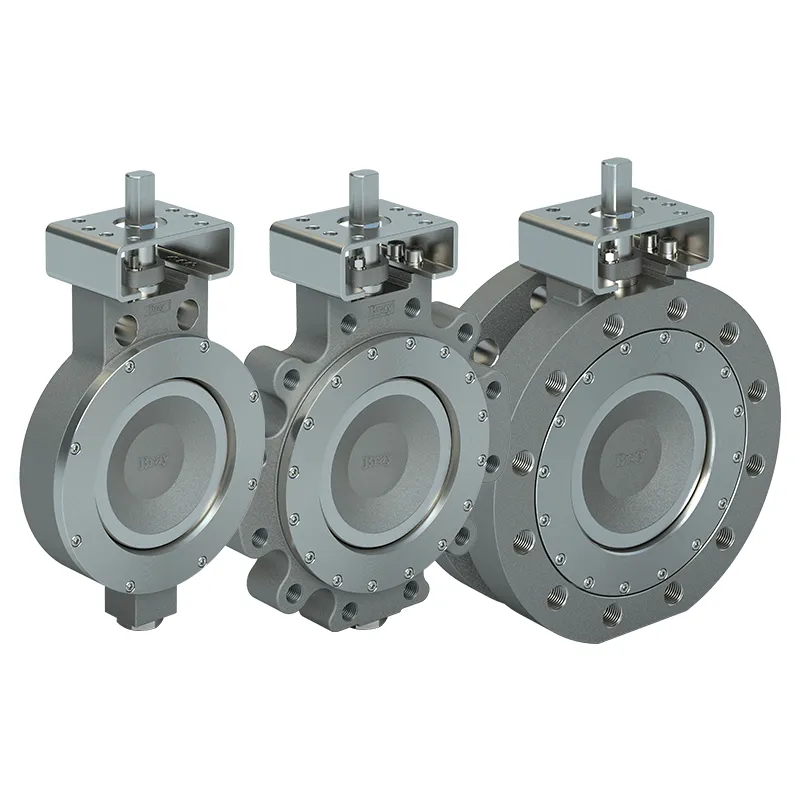

42/43/4B系列
最高压力达740 psi (51 bar)
阀门尺寸 (NPS)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 42 | 对夹式 | 2 到 36 | 2 到 36 | 2½ 到 30 |
| 43 | 支耳式 | 2 到 54 | 2 到 36 | 2½ 到 30 |
| 4B | 双法兰式 | 3 到 42 | 2 到 36 | 2½ 到 30 |
阀门尺寸 (DN)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 42 | 对夹式 | 50 到 900 | 50 到 900 | 65 到 750 |
| 43 | 支耳式 | 50 到 1350 | 50 到 900 | 65 到 750 |
| 4B | 双法兰式 | 80 到 900 | 50 到 900 | 65 到 750 |

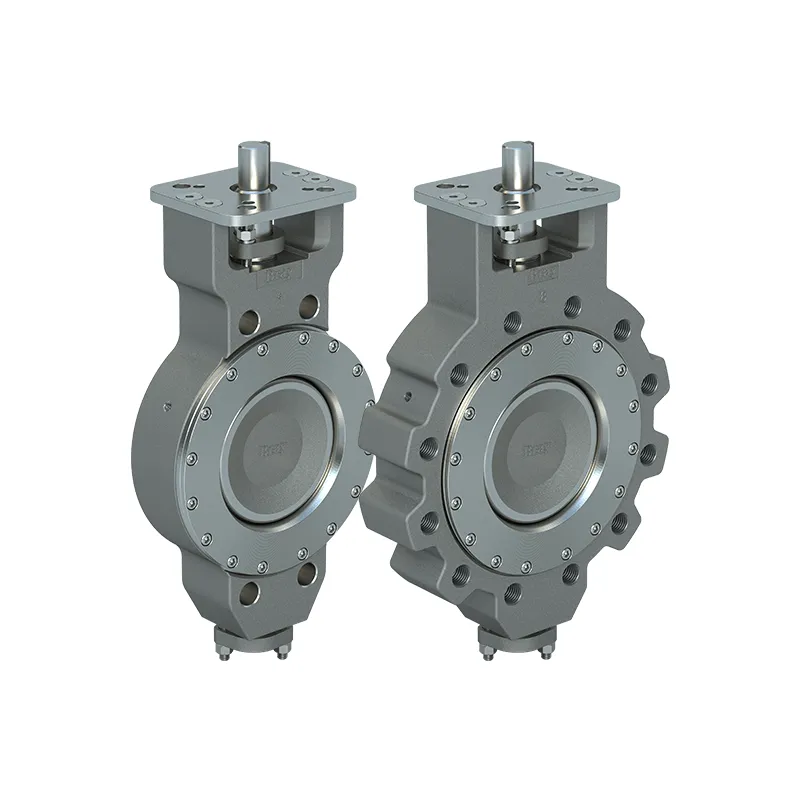

44/45系列
"高达 1440 磅/平方英寸（100 bar）
阀门尺寸 (NPS)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 44 | 对夹式 | 3 到 24 | 3 到 24 | 3 到 12 |
| 45 | 支耳式 | 3 到 36 | 3 到 36 | 4 到 12 |
阀门尺寸 (DN)
| 型号 | 阀体样式 | 弹性阀座 | 防火 | 金属阀座 |
|---|---|---|---|---|
| 44 | 对夹式 | 80 到 600 | 80 到 600 | 80 到 300 |
| 45 | 支耳式 | 80 到 900 | 80 到 900 | 100 到 300 |
