技术规格

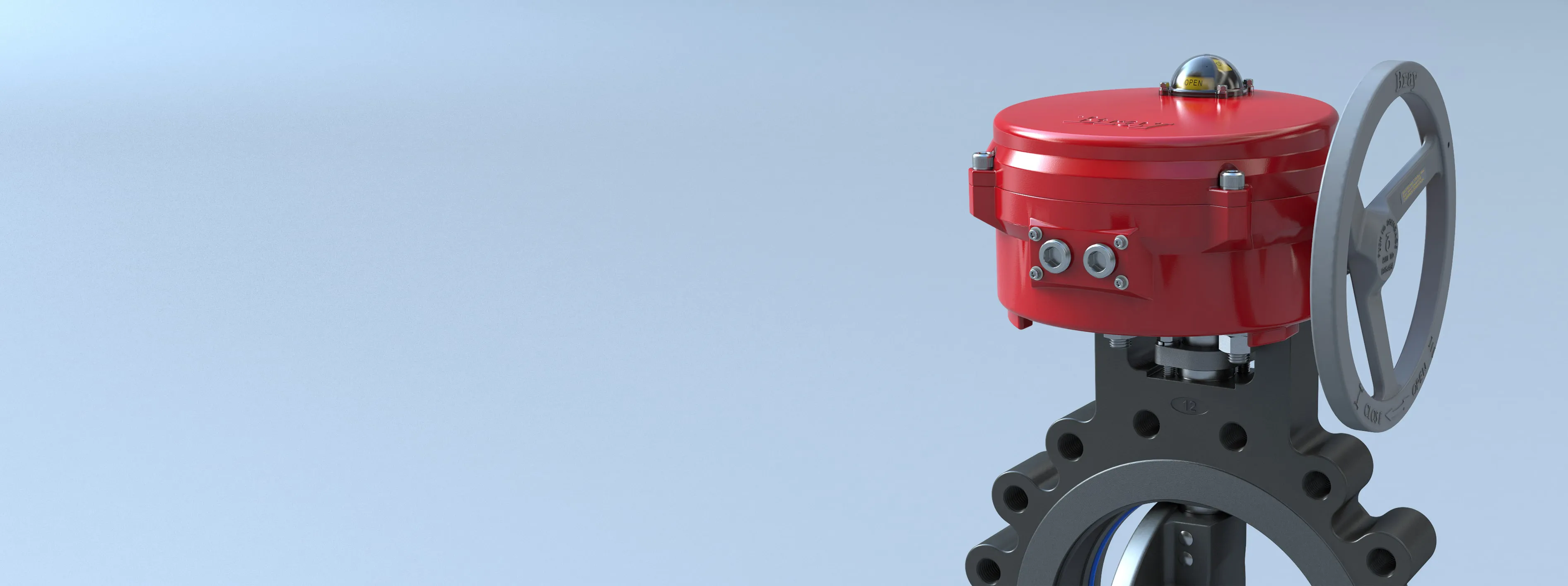

电动执行机构 - 70系列
24V：600 in-lb (68 Nm)
2000 in-lb (226 Nm)
5000 in-lb (565 Nm)
24V：AC/DC控制器
调制：Servo NXT控制器
通讯协议：Servo NXT DeviceNet、EtherNet/IP
24V：交流 (AC)/直流 (DC)
70-DNS：VAC:120
70-NXT：120/220 VAC 50/60Hz，24V AC/DC
24V：交流 (AC)/直流 (DC)
调制：4-20 mA
0-10V、0-5V、2-10V
24V：永磁有刷直流电机
可提供额外辅助开关 (总数多达6个)
可选配扭矩开关
70-24V：CSA和CE认证
特点和优势
输出扭矩：300 in-lb (34 Nm)至18,000 in-lb (2,034 Nm)
博雷深耕电动执行机构领域已有数十年的悠久历史，经验丰富，实力雄厚。公司结合自身的成功经验和创新工程设计，倾心打造出70系列电动执行机构。70系列具有开/关或调节控制功能，相比于其他执行机构具有更多优点，包括：，
- 多数装置均通过UL、CSA和CE认证
- 可直接接线到端子板，不受其他部件的干扰
- 简单且独特的手动超控手轮系统
- 比之市面上的同类竞品，轮廓更低，重量更轻
- 仅通过手指或螺丝刀即可调整行程限位凸轮，不受其他部件的干扰
- 阀门状态可清晰显示在大多数装置上（心跳），直观易读

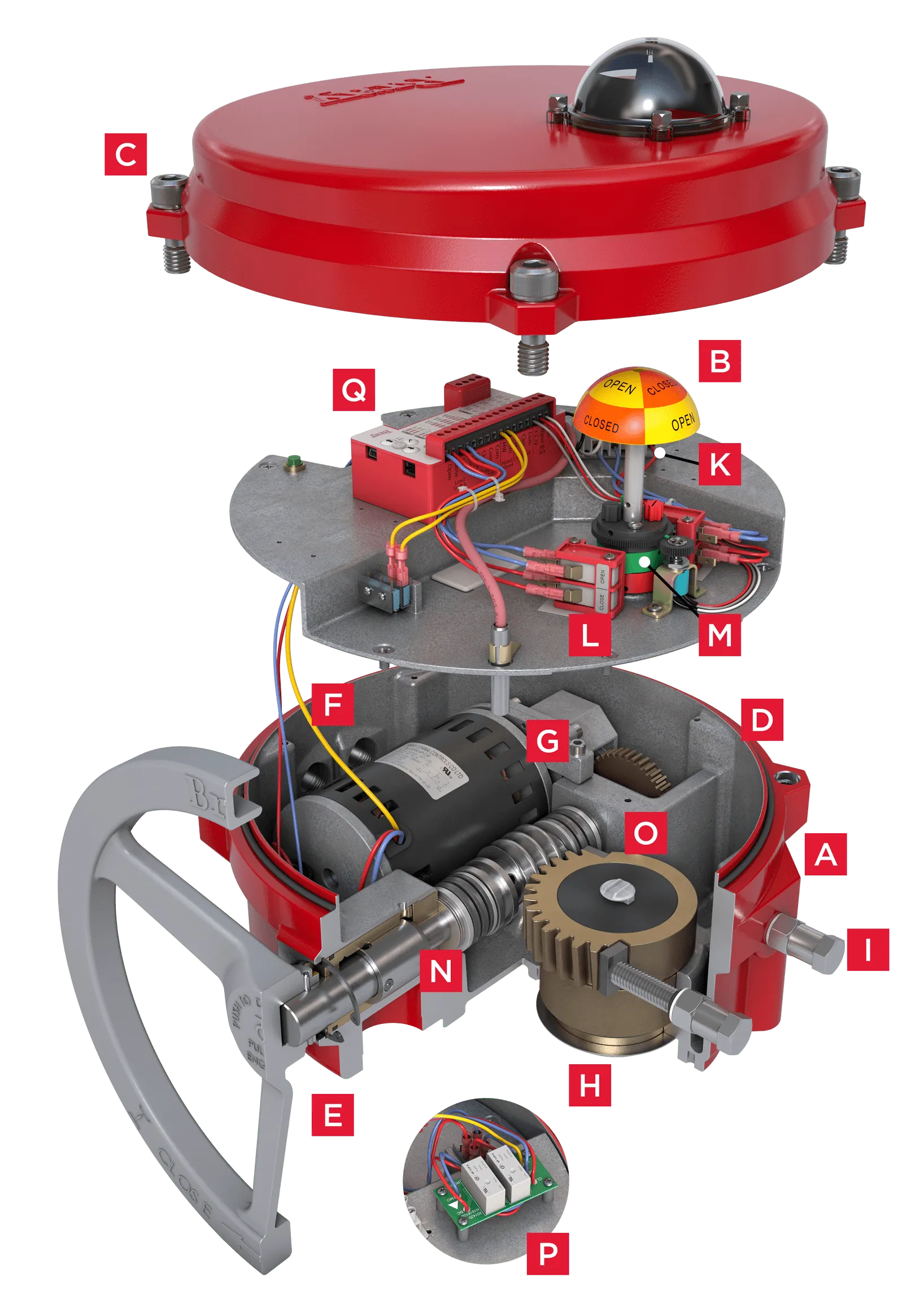

70系列的设计特点
70系列的设计类似接线盒，采用更简单的端子板接线、凸轮调节和开关安装，大幅减少了现场启动和调节所需的时间，并能轻松、安全地进行维护。-
A. 外壳
紧凑型防水型执行机构通过了UL NEMA4，4X和IP67认证，具有IP65的防护等级。铝压铸外盖和底座为材质，并采用环氧树脂涂层保护，具有优异的防腐蚀、防磨损、抗冲击性和抗紫外线性能。
-
B. 高清晰阀门状态显示器
采用明显不同的颜色表示不同状态：黄色为开启，红色为关闭，显示出阀门的全程位置。O型密封圆顶由具有很高的抗冲击、耐热、防化学和抗紫外线性能的透明聚碳酸酯塑料制成，被设计成能有效防止腐蚀或冲刷，具有优异抗腐蚀保护功能。
-
C. 防脱盒盖螺栓
上端盖通过带系留功能的不锈钢螺钉和底座部分相连，设置于密封区外部
-
D. 防水型外壳的O型密封圈
O型圈位于外壳和底座之间提供了防水防内部腐蚀的密封功能
-
E. 手动操作系统
所有型号的标配。当电动操作时，离合式手动操作系统有效防止手轮跟随转动。当对手动操作有需求时，拉出手轮直到见到手轮轴上的黄色圆环，此时手轮离合装置已经啮合，可以进行手动操作。
-
F. 手动操作开关
当手动离合啮合，切断电机电源。手动离合啮合的操作类似于手表调节旋钮。启用手动操作时，拉出手轮直到见到手轮轴上的黄色圆环，及表明可以进行手动操作。
-
G. 接线出入口
两个NPT或公制螺纹连接口。分别用于连接电源线和控制线。
-
H. 电机
高扭矩启动电机组件。设计具有快速检验和维护的功能。
-
I. 输出驱动
具有自锁功能的蜗轮蜗杆组件，确保阀门停留在需求指定的位置。
-
J. 机械行程限位螺栓
当手动操作系统运行期间防止在开启或关闭方向超行程。行程限位螺栓包括一个锁定螺母防止松动，密封件防止水进入，隔套防止调整进入0度到90度之间的限位开关设置范围。行程限位螺栓允许5度超程。
-
K. 接线端子模块
标准版执行机构限位开关预先和端子模块用导线连接。端子模块显示清晰，易于客户接线。端子模块靠近两个导线接口，并且留有足够的布线空间。提供一个易连接的绿色接地螺钉，端盖内有接线图供参考。
-
L. 限位开关支架
简单并且安全的设计牢牢地将限位开关固定住，确保阀门位置反馈的准确性和可重复性。
-
M. 限位开关凸轮
博雷专利凸轮 (CAM) 设计包括标准绿色（开启）和红色（关闭）凸轮，可直接用手指或螺丝刀调节，无需特殊工具。标准出厂设置为开启和关闭之间90度的行程。
-
N. 深沟球轴承
提供低摩擦，同时安全校准执行机构指示器轴和凸轮，确保可靠的阀门位置反馈。
-
O. 滑块联轴器
纠正任何阀门和执行机构之间的不同轴问题，而不引入侧向荷载到状态指示轴组件。
-
P. 插入式继电器板 (IRB)
120/220 VAC 50/60Hz开/关控制版本配备了IRB，可防止特定执行机构由另一个并联的执行机构进行控制反馈。
-
Q. 伺服NXT调制控制器
• 120/220 VAC，单相
• 24 VDC
• 24V开启/关闭控制
• 更多详情请参见下文
Ethernet/IP™

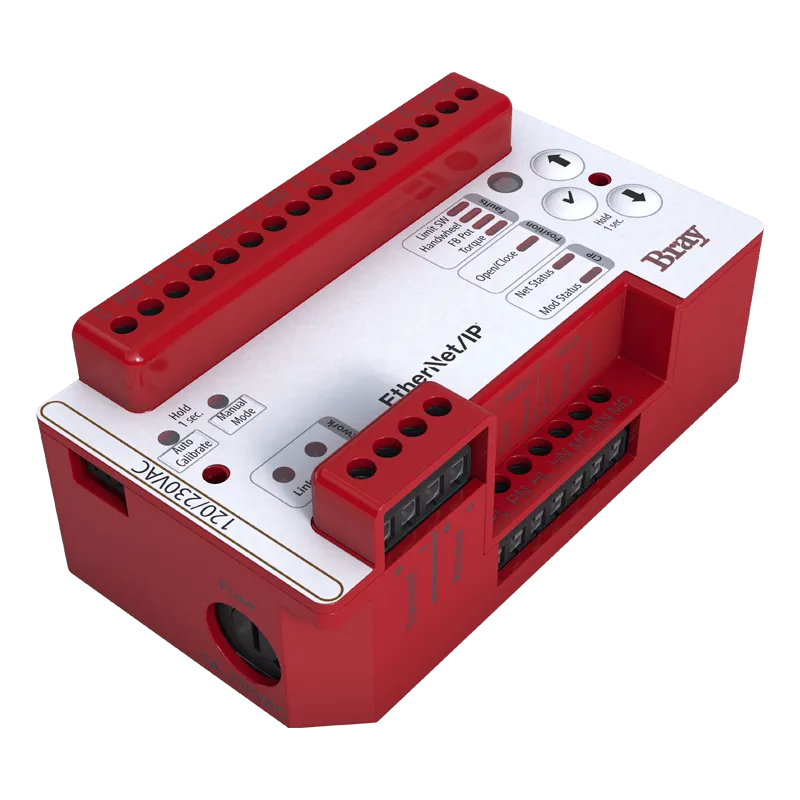

70系列 - Ethernet/IP™
博雷的70系列电动执行机构内置的Ethernet/IP连接提供了扩展功能。
-
内置Ethernet/IP支持
博雷 70 NXT系列执行机构是首款内置Ethernet/IP连接的设备，可通过以太网直接连接至Rockwell PLC。
-
Rockwell Studio 5000 Add-on Profile
博雷是率先将Rockwell Add-on Profile (AOP) 用于启用EtherNet/IP的执行机构的制造商。此AOP使客户可通过Studio5000软件将博雷的S70系列执行机构无缝注册并快速配置到Rockwell PLC中。这样一来，客户可自动看到带有意义和描述性名称的I/O数据。
-
快速以太网连接
Servo NXT控制模块使用装配数据来设置阀门位置并通过EtherNet/IP协议将数据直接传输到Rockwell/Allen-Bradley PLC来报告可操作性特点，已实现可视化和故障通知。另一项优势是设备配置数据存储在Logix控制器中，在更换设备后可启用自动设备配置功能。
-
诊断和报告
70系列Servo NXT Ethernet/IP™控制模块通过TCP/IP提供反馈和诊断数据，包括位置、状态、报警、行程计数、电机运行时间、电机电流、行程时间、方向变化等，从而通过检测退化来提高可操作性、优化诊断功能并实现预测性维护。
-
心跳健康监测器
Servo NXT控制模块通过内置的背光闪烁博雷标识来指示实时状态和健康状况。
-
高性价比
Servo NXT Ethernet/IP简化了70系列执行机构的安装和调试。可通过以太网直接连接70系列Servo NXT，无需昂贵的通信协议转换器和网关。借助Rockwell Add on Profile (AOP)，70系列执行机构还能通过Rockwell Studio5000软件快速配置到Rockwell PLC中。
