技术规格

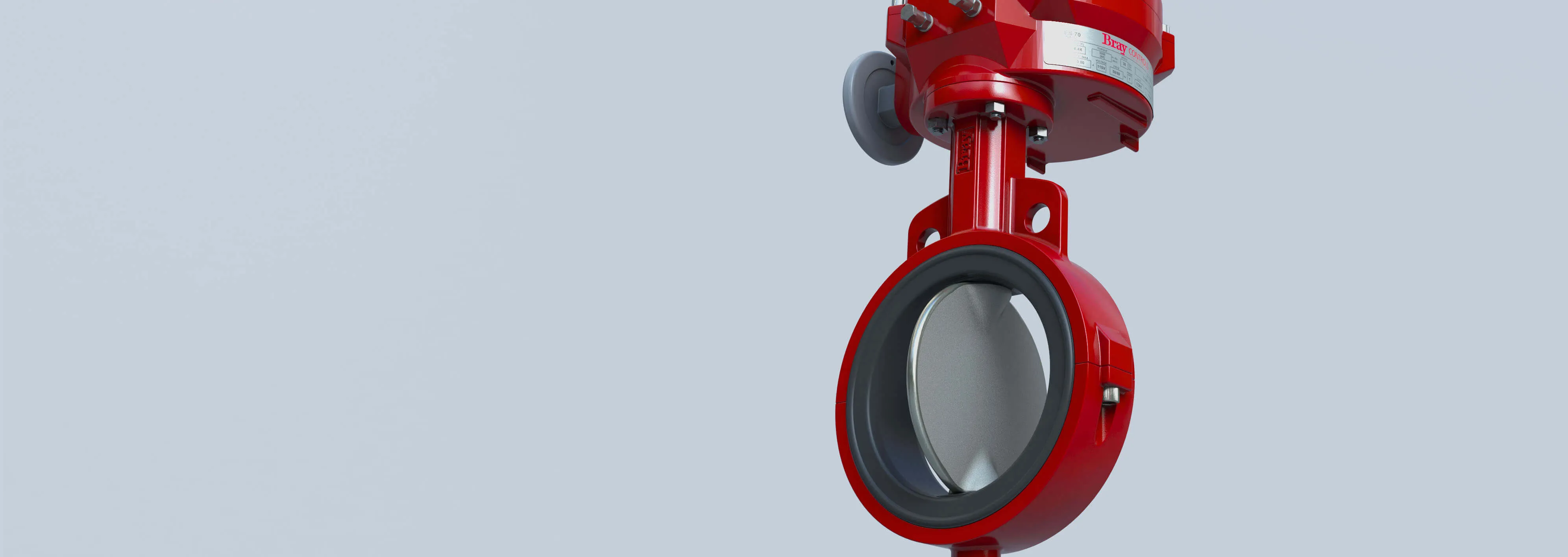

衬胶蝶阀 - 20和21系列
特点和优势
20/21系列衬胶蝶阀不仅满足甚至超越卫生阀门应用的高标准要求，还继承了固有的流体控制特征和能力。其中对夹式型号配有法兰定位孔；而支耳式型号则满足终端应用场合和其他法兰需求。
- 卫生和化工应用
- 一体式阀板/阀杆
- 高Cv（流量系数）值，低压降
-

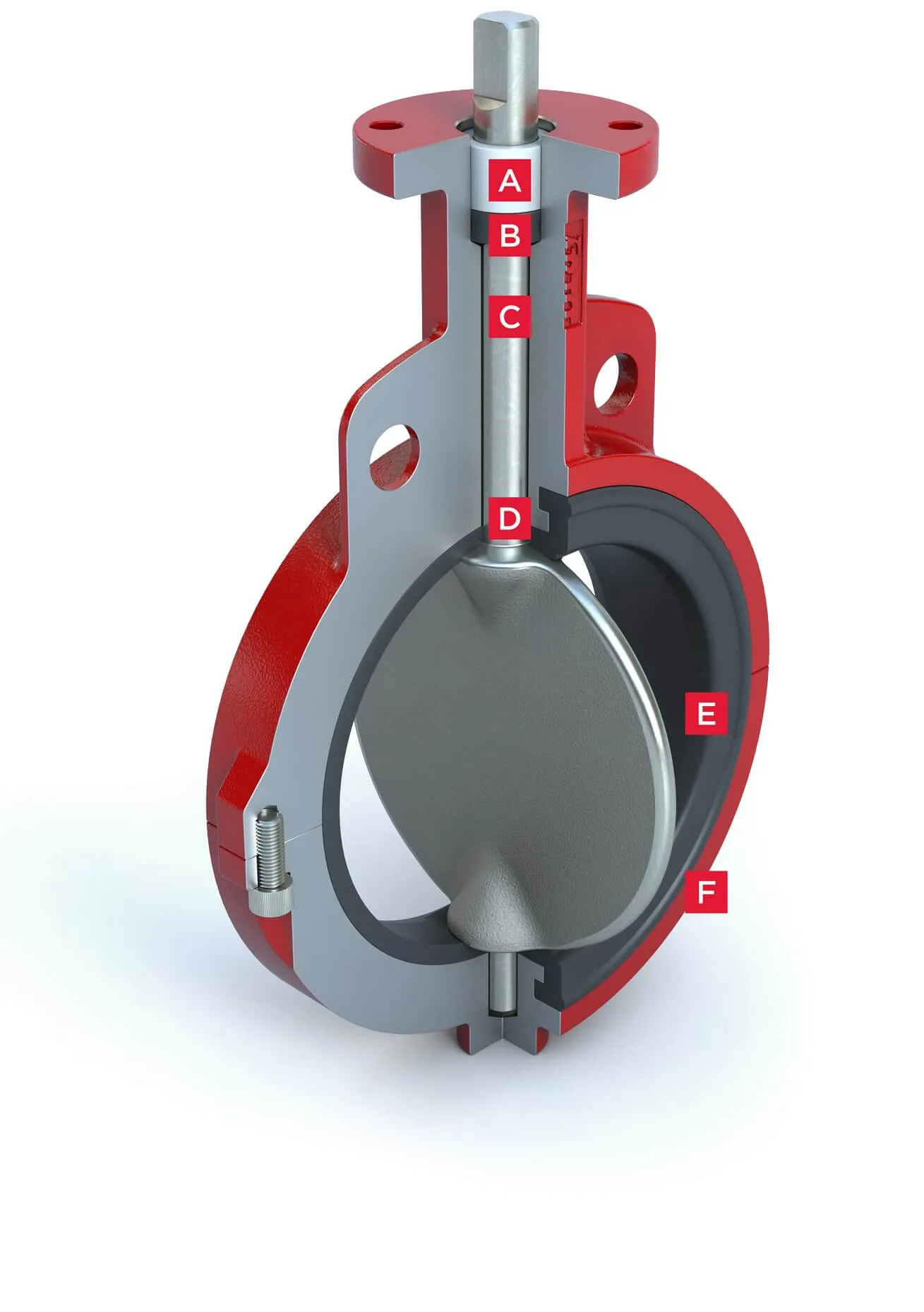

A. 阀杆衬套
不会腐蚀的重型缩醛衬套可吸收执行机构的侧推力。
-
B. 阀杆填料
双“U”杯密封设计可自调节，提供双向的可靠密封，防止外界物质进入阀杆孔。
-
C. 阀板/阀杆
一体式设计。阀板边缘采用球型机加工和手工抛光，可提供气泡级密封，具有最小的扭矩和更长的阀座寿命。阀板/阀杆从设计方面杜绝了粉尘聚集和细菌性腐烂，提供卫生应用所需的保护。为实现出色的抗腐蚀性和耐磨性，一体式阀板/阀杆完全包覆在乙丙橡胶或丁腈橡胶中。轻薄的阀板设计具有更高的Cv值（比大多数普通阀杆设计可高出50%之多）和更强的压力恢复，以此实现低压降和更好的节能效果。
-
D. 主密封和副密封
这些密封能防止管道介质接触阀杆或阀体。其主密封通过与阀板毂的模压阀座平板进行干扰拟合来实现；副密封则通过采用直径大于阀杆洞直径的阀杆来实现。
-
E. 阀座
博雷的舌槽粘接式阀座设计可降低扭矩，将流体介质与阀体完全隔离开。该阀座还配备模压O型圈，无需配备法兰垫片。
-
F. 阀体
两段式对夹或支耳式设计可简化组装和维护。尺寸为1"-8"的阀门标配耐腐蚀性极好的尼龙11涂层，并可应要求为更大尺寸的阀门提供。尺寸为10"-20"的阀体则标配聚酯涂层。
