技术规格

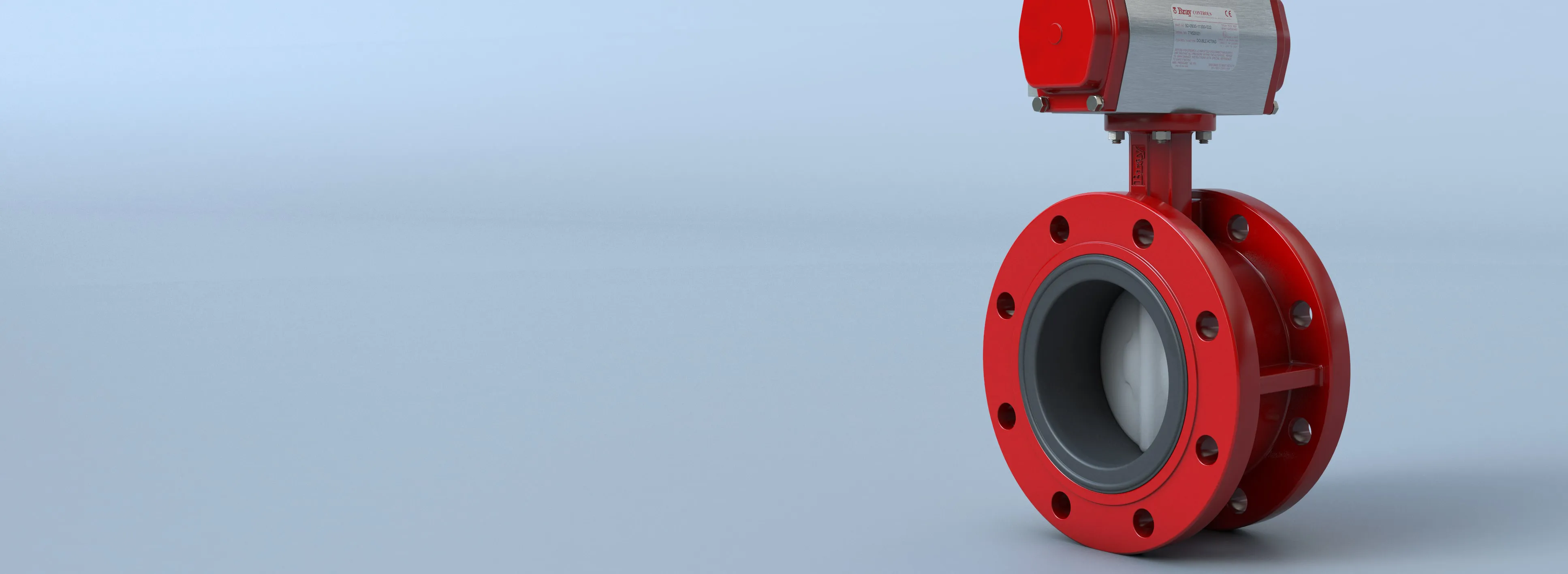

衬胶蝶阀 - 系列 3A/3AH
3AH系列: 250 psi (16 bar)
特点和优势
这类阀门符合大多数国际法兰标准，比如ASME 125/150级、BS 10 表D和E、BS 4504 NP 10/16、AS 2129以及JIS10。此外，3A和3AH系列阀门设计还符合ISO 5752-表2（EN558 表13）面对面焊接法兰以及ISO 5211执行机构安装法兰的要求，因此这一系列阀门设计广泛适用于全球各个市场。
-

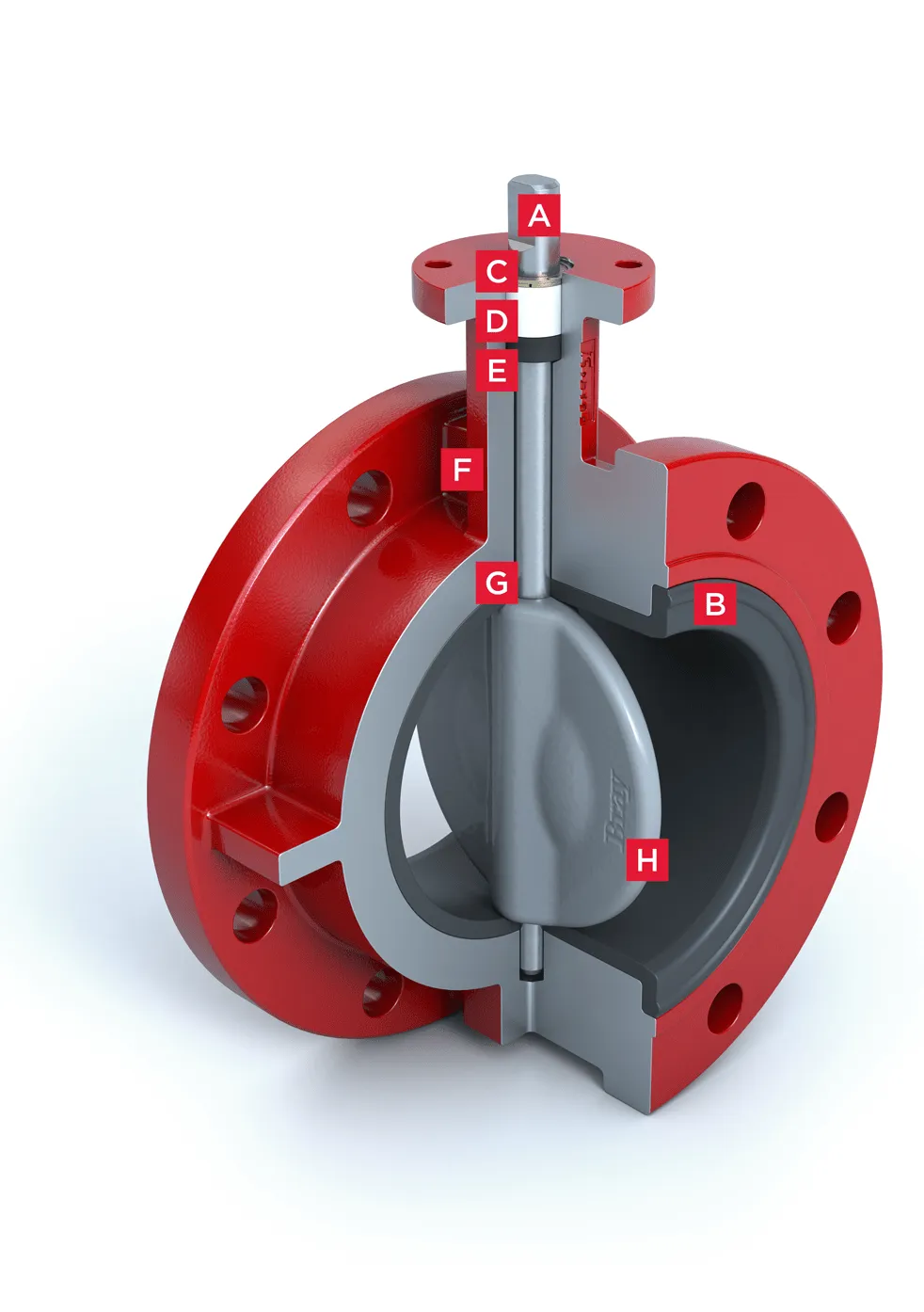

A. 阀杆
采用精密的双“D”形阀板与阀杆连接，无需螺钉或锥销即可驱动阀板。
-
B. 阀座
博雷的接式阀座设计可降低扭矩，将流体介质与阀体完全隔离开。该阀座还配备模压O型圈，无需配备法兰垫片。
-
C. 阀杆固定组件
通过独特的不锈钢Spirolox®卡簧、一个止推垫圈和两个C型环，将阀杆固定在阀体内。上述配件标配材料为黄铜，也可应要求提供不锈钢材料。只需使用标准手动工具即可轻松拆下卡簧。阀杆固定组装可防止阀杆在现场作业期间被意外拆卸。
-
D. 阀杆衬套
不会腐蚀的重型缩醛衬套可吸收执行机构的侧推力。
-
E. 阀杆填料
双“U”杯密封设计可自调节，提供双向的可靠密封，防止外界物质进入阀杆孔。
-
F. 延长阀颈
加长阀颈可形成 2"(50 mm) 的管道隔离，以便轻松安装执行机构。
-
G. 主密封和副密封
这些密封能防止管道介质接触阀杆或阀体。其主密封通过与阀板毂的模压阀座平板进行干扰拟合来实现；副密封则通过采用直径大于阀座阀杆洞直径的阀杆来实现。
-
H. 阀板
球型机加工和手工抛光，可提供气泡级密封，具有最小的扭矩和更长的阀座寿命。
