技术规格
齿条和齿轮气动执行机构 - 92/93系列
输出扭矩
高达44,130 in-lb (4,986 Nm)
控制选项
开关、节流、双作用、弹簧复位
温度范围
-40°F 至 300°F(-40°C 至 149°C)
电源
气动
入口供应压力
高达140 psi (10 bar)
防护等级
IP66/IP67M,符合IEC 60529标准
安装
ISO 5211: 2001(E)
供应介质
干压缩空气、惰性气体
设计标准
EN 15714-3
认证
ABS, ATEX, Bureau Veritas, PED, SIL 3
测试标准
EN 15714-3:2009
选项
单动或双动
延长行程止动装置
延长行程止动装置
应用
阀门兼容性
蝶阀、球阀
特点和优势
输出扭矩高达44,130 in-lb (4,986 Nm)
博雷92系列单作用和93系列弹簧复位气动执行机构融合了造型、强度、紧凑和简洁等多项设计元素,并采用严格工艺生产。。
该模块化产品线采用卓越的工程设计和精密制造工艺生产,降低了整体尺寸要求并节约了成本。而且,所有博雷配件均完全采用模块化设计并可直接安装到执行机构,保障了灵活性和效率,并降低了成本。

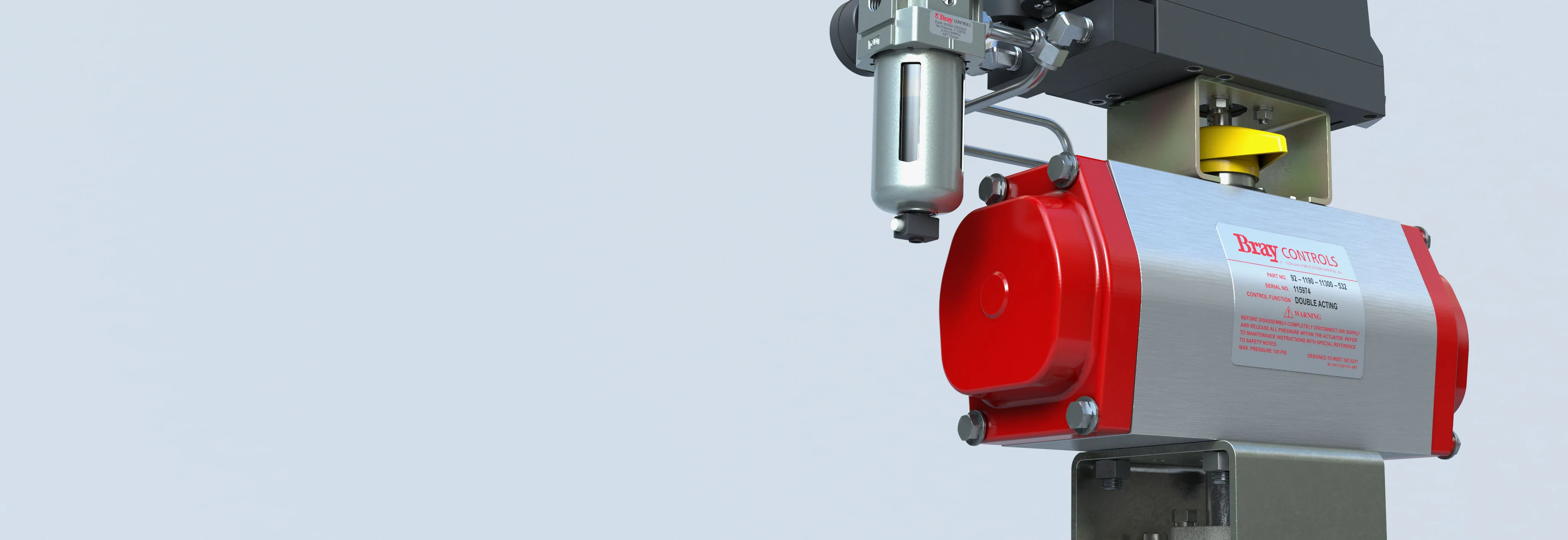

博雷92/93系列执行机构为齿条和齿轮式,反活塞执行机构,有两种款式可供选择:可旋转90°、135°和180°的双动型号,可旋转90°弹簧复位型号。
92/93系列执行机构主要用于气动操作,最大压力达140 psig (10 Bar),温度范围为-4°F至200°F (-20°C至93°C)。对于温度低于或超出范围的应用,请咨询厂家。
所有双作用和弹簧复位装置均适合开/关和限流应用。此外,我们可应要求提供更多选项,比如由液压油或水等其他介质驱动的执行机构。
92/93系列是完全封闭和独立的,具备诸多特点,能减少维护,实现安全简便的拆装操作。
- 两个独立的可调行程限位螺钉和输出轴上的凸轮可精确地双向调整90°回转阀门在开启和关闭位置上的移动 (+5°至-5°限位调整)
- 一体化气路
- 标准装置采用阳极氧化铝阀体并配备带聚酯涂层的阀盖
- 适用于腐蚀性环境的特种涂层和材料
- NAMUR配件兼容性
直接安装
博雷执行机构符合ISO 5211尺寸标准,可直接安装到各种博雷阀门上,无需外部连接。现场安装简单,可最大限度减少偏差,并减少阀门和执行机构之间污染物的聚集。
