技术规格

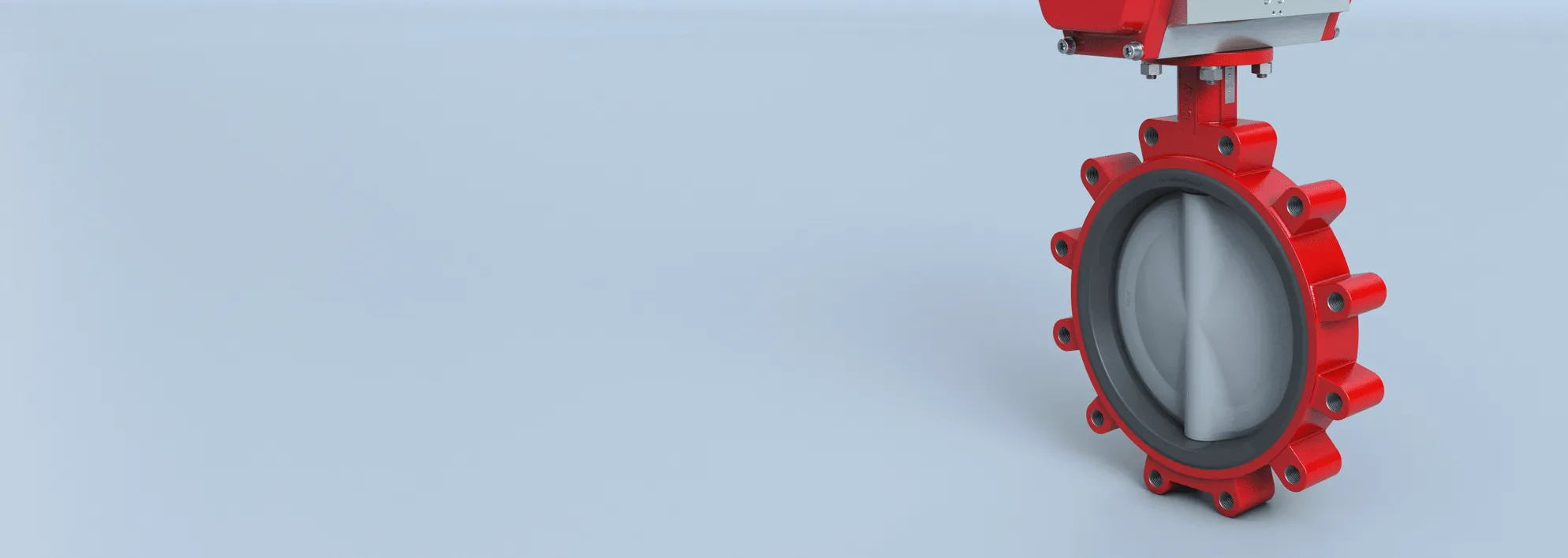

衬胶蝶阀 - 3W/3L系列
尺寸范围
2 – 24 NPS, DN50 - DN600
阀体材料
灰铸铁球墨铸铁
温度范围
-20°F 至 250°F(-29°C 至 121°C)
阀杆材料
不锈钢
最大允许工作压力
最大 250 磅/平方英寸(17.2 bar)
阀座材料
EPDM, BUNA-N
密封等级
双向气密
阀板材料
尼龙 11 涂层球墨铸铁, 不锈钢
阀体样式
晶圆 3W,凸耳 3L
设计标准
API 609、A类、EN 593、MSS SP-67
法兰钻孔
API 609、A类、ASME B16.1 125级、ASME B16.5 150级、AS 2129表D和E、EN 1092 PN6、PN10、PN16、JIS 10K
测试标准
API 598、ISO 5208、EN 12266-1、MSS SP-61
认证
ABS型式认证、CE/PED、CRN、FDA、ANSI/NSF 372、ANSI/NSF-61
结构长度
API 609 A类、EN 558 20系列
应用
API 609 A类、EN 558 20系列
特点和优势
博雷3W/3L系列衬胶蝶阀采用配备内嵌式阀座的体硫化阀座,可提高产品的额定压力和在更高速度应用中运行的能力。3W/3L提供高强度直通阀杆设计,利用阀板到阀杆的内部连接来减少滞后作用。
3W/3Li系列设计用于提供管线介质与阀杆或阀体的双向气泡级密封和开关阀。可采用Buna-N和EPDM弹性体以及尼龙涂层和不锈钢阀板材料,为各种应用提供了坚实的平台。这款ISO 5211上法兰可轻松实现气动或电动执行的自动化,用于开/关或调制应用。
3W/3Li系列设计用于提供管线介质与阀杆或阀体的双向气泡级密封和开关阀。可采用Buna-N和EPDM弹性体以及尼龙涂层和不锈钢阀板材料,为各种应用提供了坚实的平台。这款ISO 5211上法兰可轻松实现气动或电动执行的自动化,用于开/关或调制应用。
-
A. 体硫化阀座
严格控制的成型工艺可产生准确且可重复的尺寸,从而在阀门的整个生命周期内始终保持较低的扭矩。
-
B. 成型阀板
精密加工的阀板密封边缘,通过减少密封时阀板和阀座接触时的磨损来延长阀门寿命。
-
C. 可靠的法兰密封
泪滴形阀座表面可与各种工业法兰紧密密封。
-
D. 生产线末端能力
即使卸下下游法兰,凸耳式阀门也可在全额定压力下进行密封。
-
E. 阀板
在高循环应用中降低操作扭矩并提高可靠性。
