技术规格

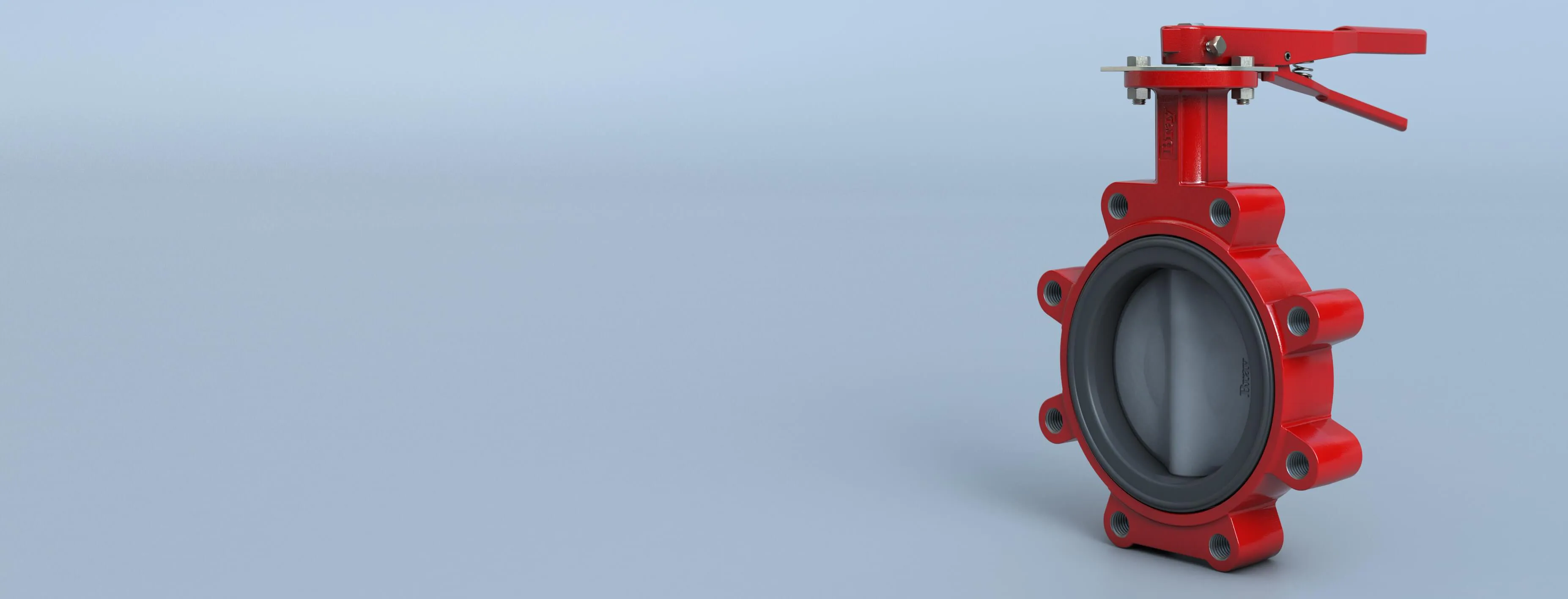

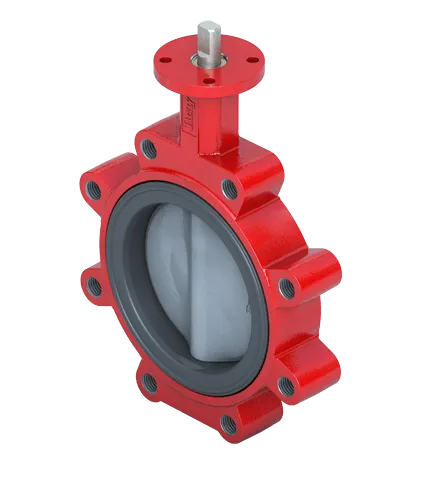

衬胶蝶阀 - 31H系列
特点和优势
31H系列阀门在阀板和阀座之间以及阀杆和阀座之间提供主密封和副密封，可确保完全包裹管道介质，实现零外部泄漏。
阀杆固定组件：通过独特的不锈钢Spirolox®卡簧、一个止推垫圈和两个C型环，将阀杆固定在阀体内。上述配件标配材料为黄铜，也可应要求提供不锈钢材料。
阀杆衬套 不会腐蚀的重型缩醛衬套可吸收执行机构的侧推力。
阀杆填料：双U型杯密封设计可自调节，并提供双向可靠密封。
主密封和副密封：这些密封能防止管道介质接触阀杆或阀体。其中主密封通过与阀板毂的模压阀座平板进行干扰拟合来实现；副密封则通过采用直径大于阀座阀杆洞直径的阀杆来实现。
阀体：一体式支耳结构；采用聚酯涂层，具有优异的耐腐蚀性；另有尼龙11涂层可供选择。
阀座：博雷的舌槽粘接式阀座设计可将流体介质和阀体彻底隔离。该阀座还配备模压O型圈，无需使用法兰垫片。
阀板：铸件采用球型机加工和手工抛光，可提供气泡级密封，具有最小的扭矩和更长的阀座寿命。其标配博雷的弹性尼龙11涂层。
阀杆： 采用精密的双“D”形阀板与阀杆连接，无需螺钉或锥销即可驱动阀板。以低公差的双“D”形连接驱动阀板是博雷阀门的独有特点。拆卸阀杆时只需将阀杆抽出阀板即可，非常便捷。
-

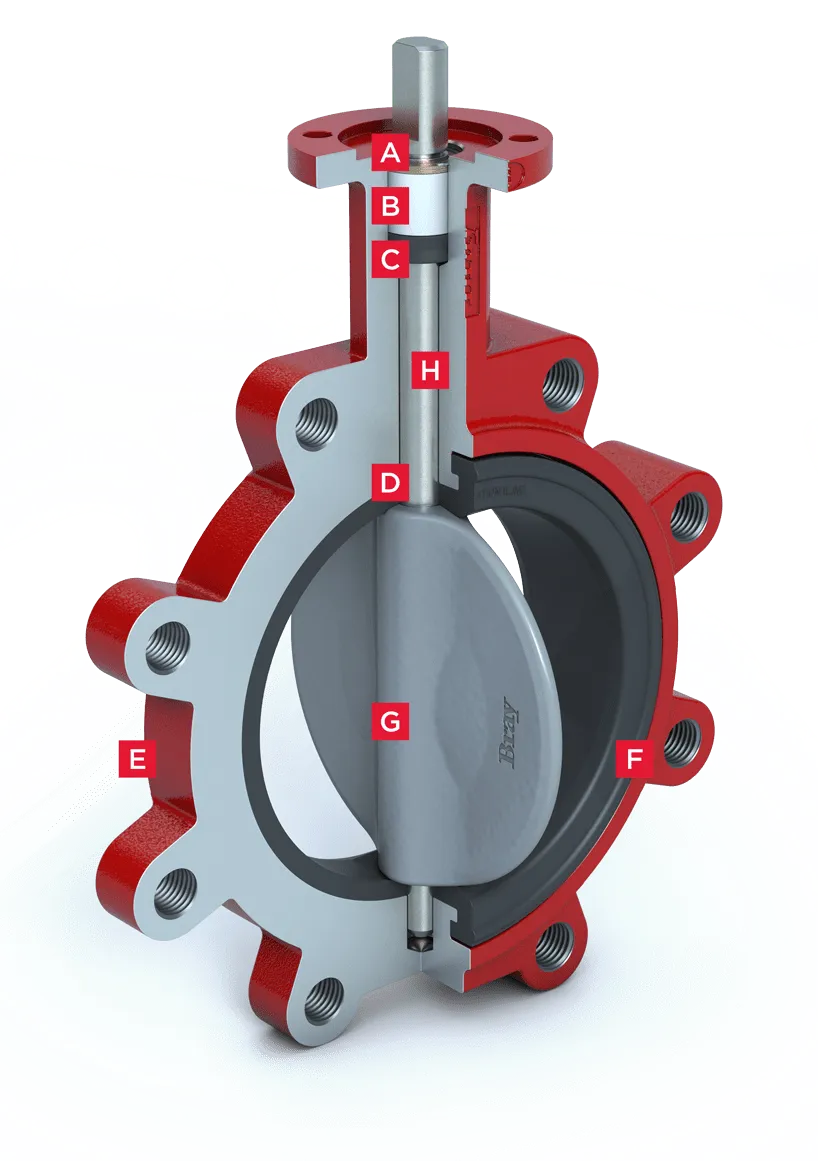

A. 阀杆固定组件
通过独特的不锈钢Spirolox®卡簧、一个止推垫圈和两个C型环，将阀杆固定在阀体内。上述配件标配材料为黄铜，也可应要求提供不锈钢材料。
-
B. 阀杆衬套
不会腐蚀的重型缩醛衬套可吸收执行机构的侧推力。
-
C. 阀杆填料
双U型杯密封设计可自调节，并提供双向可靠密封。
-
D. 主密封和副密封
这些密封能防止管道介质接触阀杆或阀体。其中主密封通过与阀板毂的模压阀座平板进行干扰拟合来实现；副密封则通过采用直径大于阀座阀杆洞直径的阀杆来实现。
-
E. 阀体
一体式支耳结构；采用聚酯涂层，具有优异的耐腐蚀性；另有尼龙11涂层可供选择。
-
F. 阀座
博雷的舌槽粘接式阀座设计可将流体介质和阀体彻底隔离。该阀座还配备模压O型圈，无需使用法兰垫片。
-
G. 阀板
铸件采用球型机加工和手工抛光，可提供气泡级密封，具有最小的扭矩和更长的阀座寿命。其标配博雷的弹性尼龙11涂层。
-
H. 阀杆
采用精密的双“D”形阀板与阀杆连接，无需螺钉或锥销即可驱动阀板。以低公差的双“D”形连接驱动阀板是博雷阀门的独有特点。拆卸阀杆时只需将阀杆抽出阀板即可，非常便捷。
