开关盒

5B 系列

认证
CE、cULus(大多数型号),SIL 3
选配:ATEX和IECEx认证
防护等级
IP66/67、NEMA 4/4X、UL50E盐雾试验
开关选项
机械式:SPDT、DPDT
接近式:PNP、NPN、140V 2线式、250V 2线式、磁簧、NAMUR本质安全型
https://www.bray.com/images/default-source/products/controls/s5b/s5b_exp_01thumbnail.png?sfvrsn=c346e802_4

开关盒

5B 系列

技术规格

开关盒 - 5B 系列

认证
CE、cULus(大多数型号)、SIL 3认证
选配:ATEX和IECEx认证
通讯协议
AS-I, Profibus DP, DeviceNet
防护等级
IP66/67、NEMA 4/4X、UL50E盐雾试验
视觉显示
高可见性指示器
信标颜色选项:红/黄(标准)、红/绿、黑/黄、红/绿反转
开关选项
机械式:SPDT、DPDT
接近式:PNP、NPN、140V 2线式、250V 2线式、磁簧、NAMUR本质安全型
开关数量
最多6个
安装
VDI/VDE 3845兼容 (NAMUR))
温度范围
-13°F 至 149°F(-25°C 至 65°C)
导线管端口
2x ½" NPT 或 2x M25

特点和优势

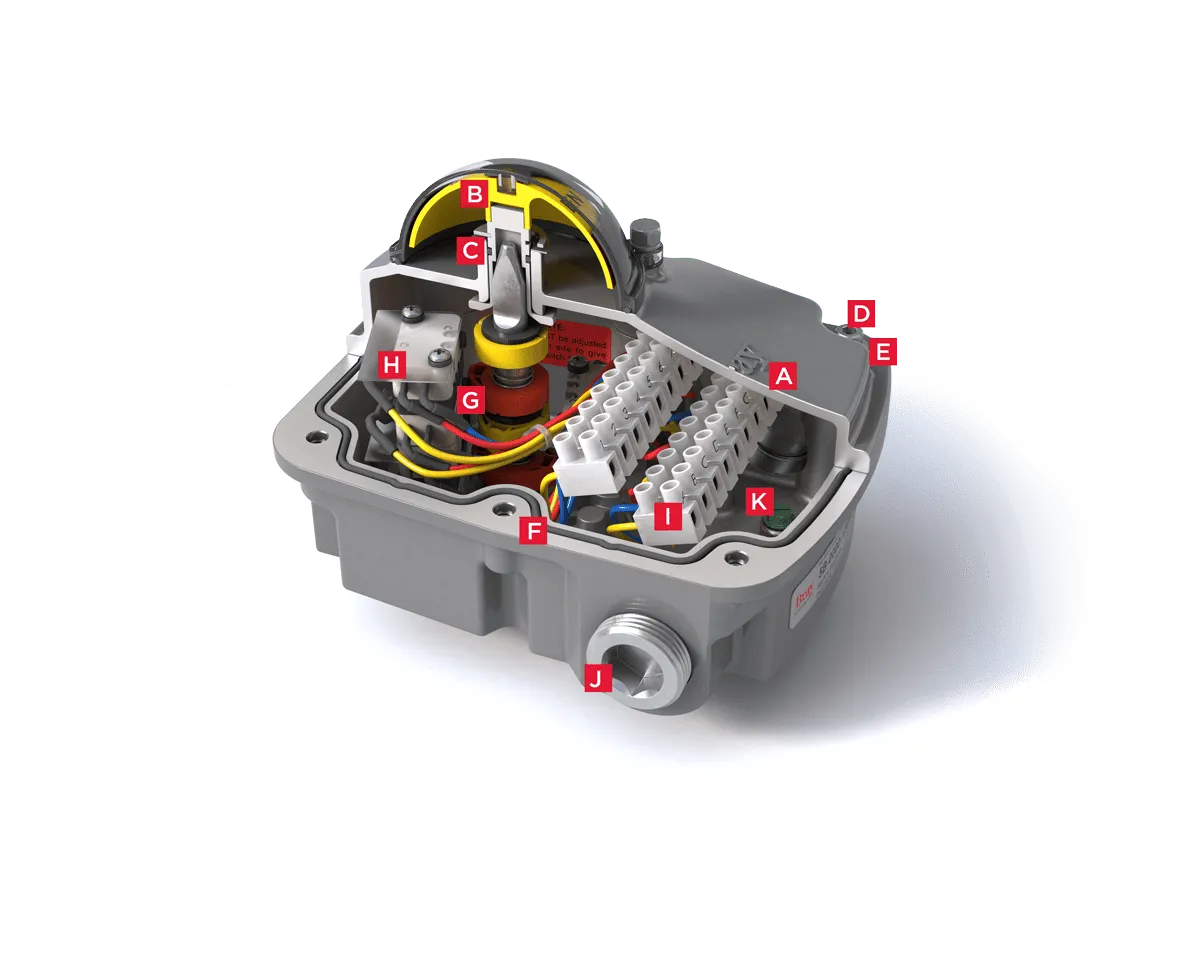

S5B-TopStemSea1Cut180Logo2-min

  • A. 防护外壳

    紧凑扁平结构的防风雨阀门状态指示器通过了UL,以及NEMA 4/4x类认证,具有IP66/67的防护等级。压铸铝盒盖和底座采用聚酯粉末涂层,具有出色的耐腐蚀性、耐磨损性、抗冲击性。

  • B. 直观易读的位置指示器

    采用耐冲击的圆顶式指示器提供视觉开/关指示。如需反转开/关视觉输出,只需将指示器圆顶旋转90°即可轻松实现。无需拆下开关盒铝盖并露出VSM的内部接线即可更改位置指示。

  • C. 轴径二次密封

    确保指示器区域与阀门状态指示器内部区域相互隔离。第二密封可防止圆顶或圆顶密封因恶劣现场条件而受损时进水。

  • D. 防脱盒盖螺栓

    盒盖通过位于密封区外的不锈钢防脱螺栓固定在底座上。

  • E. 保护垫圈

    使用透明的非金属、耐腐蚀垫圈,避免拧紧盒盖螺栓时损伤涂层。

  • F. 防水外壳的O型密封圈件

    盒盖与底座之间的O型密封圈可提供防水密封性能,防止内部腐蚀。

  • G. 凸轮传感器

    花键凸轮设计便于轻松、准确地设置开关触发位置,无需借助其他工具。

  • H. 限位开关

    多达六个开关选项和配置,满足不同连接要求。

  • I. 端子

    标记清楚的端子板向用户方向倾斜,易于安装操作。

  • J. 导线管接入

    可选英制或公制螺纹的两个导线管接入口。

  • K. 接地

    绿色编码、易于操作的接地螺栓。
